超音波発振器

テクニカ超音波発振装置の特長

軽い・小さい・壊れにくい

小型で軽いので、女性でも持ち運びができます
仕組みがシンプルなため壊れにくいので、長く使用いただけます

超音波発振装置とは

洗浄時間を1/10～1/20に短縮

テクニカ超音波発振装置は、超音波洗浄装置専用に設計・開発された、多重波同時発振の装置です。本装置の大きな特徴は、パルス発振動作を繰り返す事で、洗浄斑の減少と洗浄能力の向上･強力化が同時に実現できます。その能力は通常での使用で従来方式の数倍、洗浄物によっては、洗浄時間が1/10～1/20に短縮できたという実例があります。

尚、特殊な出力整合方式を採用している為、周波数及び出力電源用調整ダイヤルを操作する事で、適正な電力を振動子側ヘ供給する事ができ、従来の装置と比較しますと、15～100％（90Ｗ～600Ｗ）の範囲の調整が可能です。

ご利用いただいている主な業種・製品

主な業種：電子部品加工業、メッキ加工業、自動車部品製造業など
主な製品：電子部品、メッキ部品、自動車部品、機械加工部品など

お客様の声

耐久性があり、保全も楽で20年以上稼働している(某メッキ工場様)

超音波発振器（600W）比較表※当社調べ

テクニカ製超音波発振器は
「小型」「軽量」「低消費電力」「高効率」
全てにおいてトップレベルです

メーカー名	寸法（W×D×H）	重量	所要電力	効率
テクニカ	205×360×100	5kg	700W	86%
A社	320×360×165	10kg	800W	75%
B社	322×435×161	17kg	1200W	50%
C社	302×370×171	11kg	1200W	50%
D社	303×365×322	11kg	1200W	50%
E社	450×450×190	kg	W	%
F社	425×510×230 420×505×180	23kg 17kg	1200W	50%
G社	290×410×140	9kg	1200W	50%

超音波出力調整値比較表

メーカー	調整可能範囲	効率
テクニカ	90~600W	15%~100%
A社	400~600W	67%~100%
E社	300~600W	50%~100%
F社	300~600W	50%~100%
G社	300~600W	50%~100%

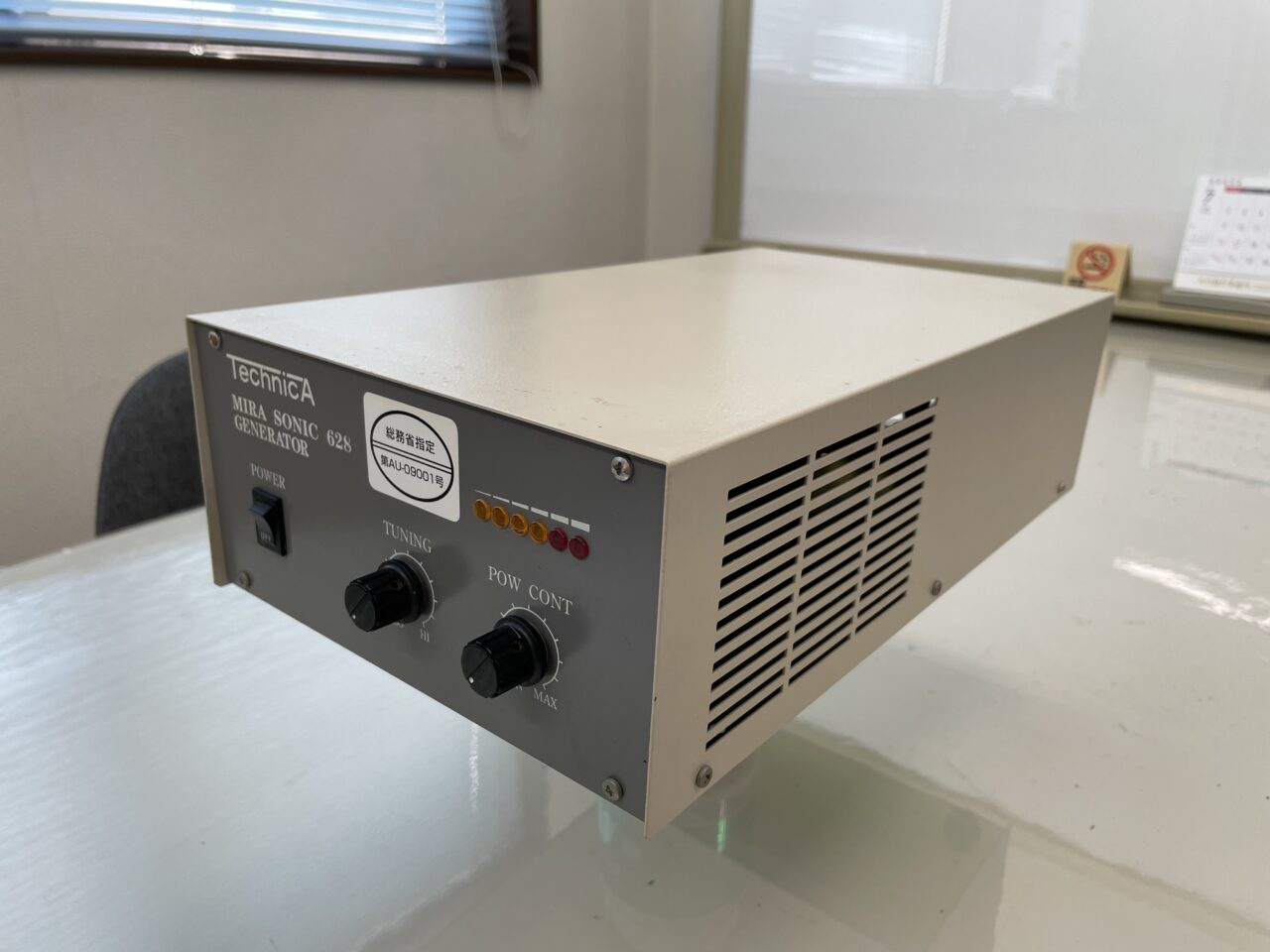

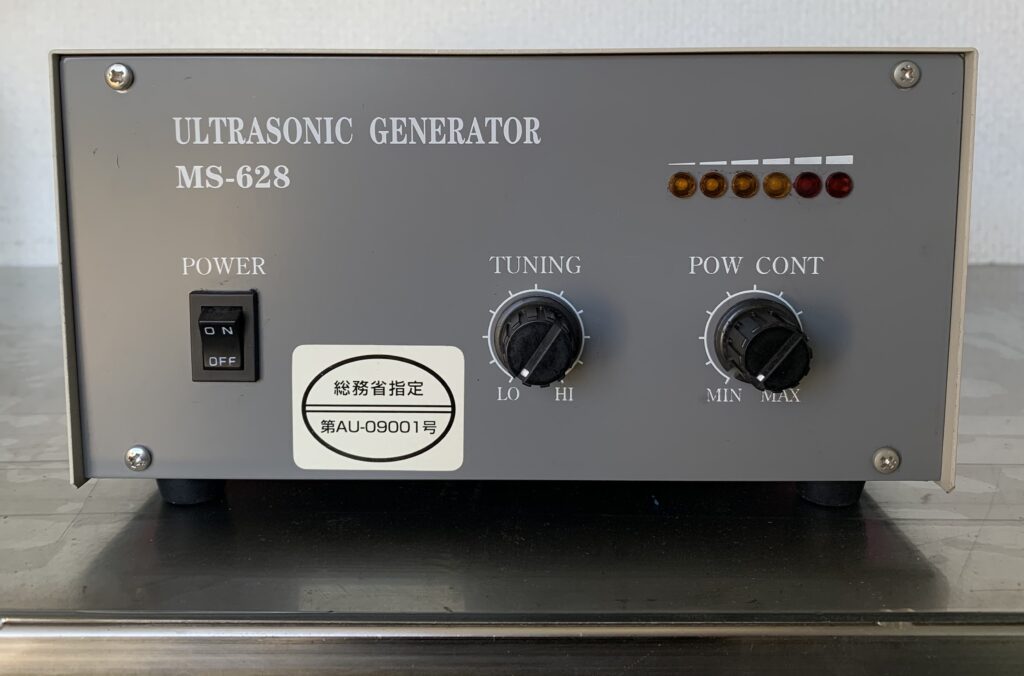

超音波発振装置　性能仕様（Mira Sonic628[仕様]）

１)商用電源	単相180～240Ｖ　50/60Ｈｚ　約750ＶＡ
２)接地	第３種接地
３)出力周波数	基本波　28ＫＨｚ (多重波同時発振　24～29ＫＨｚ＋ＱＫＨｚ）
４)出力調整範囲	15～100％（９０Ｗ～600Ｗ）連続可変ＭＡＸ　2.8～3Ａ
５)高変振効率	82～96％
６)回路方式	インバータ方式
７)保護	・過電流・・・・Ｆｕ　5Ａ/0.3Ａ・ＡＣ／ＲＦ電流・・・・平均値リミッター・過熱・・・・ＦＥＴモジュール　80℃
８)冷却方式	強制冷却方式

一般仕様

１)準拠規格	ＪＩＳ　ＪＥＫ　ＪＥＭ
２)周囲条件	温度・5～40℃　湿度・35～80％
３)外形寸法	(外観図参照) 発振器、Ｗ・205mm×Ｄ・360mm×Ｈ･110mm 振動子、Ｗ・194mm×Ｄ・294mm×Ｈ･100mm
